flex-HC PUR CY PUR护套港口用拖链操控屏蔽电缆

金联宇港口拖链电缆屏蔽控制护套电缆

运用场合：

  -港口自动化
  -自动化出产
  -操控单元
  -操控台及工厂布线
  -办公设备
  -大型空调易于敷设偶然运动场合

产品特色：
  -运用寿命长且质量安稳，进口PUR原料愈加耐磨且耐恶劣环境，适用于室外。

产品优势：
  -特别的结构设计及资料，加强了其耐磨耐曲折性。内有特种抗拉加强层大大的提高了产品运用寿命及抗拉性。
  -交货方便且性价比高，有24小时热线电话及售后服务。

港口拖链操控电缆（PUR护套）（-flex-HC PUR）
技术参数
  电  压：300/500V
  测验电压：2000V/5min(AC)
最小曲折半径
  固定敷设：3x电缆外径
  移动装置：5x电缆外径
温度规模
  固敷温度：-50℃～90℃
  移动温度：-40℃～90℃
  耐油性：很好
  耐化学物质：耐酸、碱、溶剂和各种液压油的功能优异等
  耐候性：耐UV,日光老化功能优异，合适野外运用
最大移动速度
  架空速度：10m/s
  滑行速度：6m/s
  加速度：100m/s2

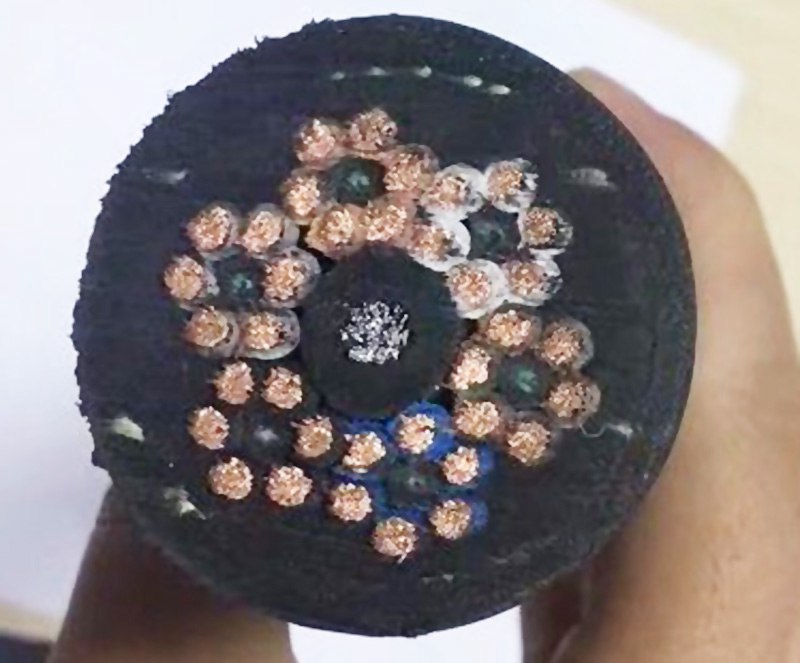

电缆结构

  1、导体：VDE0295 6类
  2、绝缘层：特种高强度TPEE混合物
  3、特种抗拉加强芯
  4、内护套 弹性体混合物

  5、镀锡铜丝编制屏蔽层 光学覆盖率90%

  6、护套：特种低粘度耐磨PUR混合物

标准型号列表



标准	标称外径mm	最大外径mm	电缆总重量Kg/km
芯数×截面mm2
3×0.75	3×24/0.20	7.6	8.4	86
4×0.75	4×24/0.20	8.1	8.9	100
5×0.75	5×24/0.20	9	9.9	115
6×0.75	6×24/0.20	9.6	10.5	139
7×0.75	7×24/0.20	10.2	11.2	157
8×0.75	8×24/0.20	10.9	12	175
10×0.75	10×24/0.20	12.5	13.8	211
12×0.75http://www.anhdl.com	12×24/0.20	12.7	14	230
14×0.75	14×24/0.20	14.8	16.3	272
16×0.75	16×24/0.20	15.6	17.2	308
18×0.75	18×24/0.20	15.1	16.6	318
20×0.75	20×24/0.20	17.2	18.9	363
24×0.75	24×24/0.20	18.8	20.7	426
25×0.75	25×24/0.20	18.9	20.8	434
30×0.75	30×24/0.20	20.8	22.9	525
36×0.75	36×24/0.20	22.8	25	624
3×1	3×32/0.20	8.1	9	101
4×1	4×32/0.20	9.1	10	119
5×1	5×32/0.20	9.7	10.7	147
6×1	6×32/0.20	10.4	11.4	168
7×1	7×32/0.20	11.3	12.4	188
8×1	8×32/0.20	12.1	13.4	217
10×1	10×32/0.20	13.9	15.3	257
12×1	12×32/0.20	14.2	15.6	282
14×1	14×32/0.20	16.3	17.9	344
16×1	16×32/0.20	17.4	19.2	378
18×1	18×32/0.20	17.6	19.4	402
20×1	20×32/0.20	19.3	21.3	454
24×1	24×32/0.20	21.1	23.2	557
25×1	25×32/0.20	21.2	23.4	569
30×1	30×32/0.20	23.2	25.5	669
36×1	36×32/0.20	25.4	27.9	783
3×1.5	3×48/0.20	9.4	10.3	136
4×1.5	4×48/0.20	10.1	11.1	162
5×1.5	5×48/0.20	10.8	11.9	190
6×1.5	6×48/0.20	11.8	13	222
7×1.5	7×48/0.20	12.6	13.8	250
8×1.5	8×48/0.20	13.6	15	282
10×1.5	10×48/0.20	15.9	17.5	350
12×1.5	12×48/0.20	16.2	17.8	387
14×1.5	14×48/0.20	18.9	20.8	467
16×1.5	16×48/0.20	20.4	22.4	530
18×1.5	18×48/0.20	19.6	21.6	544
20×1.5	20×48/0.20	22.3	24.6	649
24×1.5	24×48/0.20	24.2	26.7	765
25×1.5	25×48/0.20	24.4	26.8	779
30×1.5	30×48/0.20	26.9	29.5	914
36×1.5	36×48/0.20	29.4	32.3	1087
3×2.5	3×77/0.20	10.5	11.5	177
4×2.5	4×77/0.20	11.5	12.6	214
5×2.5	5×77/0.20	12.4	13.6	258
6×2.5	6×77/0.20	13.3	14.6	298
7×2.5	7×77/0.20	14.6	16.1	339
8×2.5	8×77/0.20	15.9	17.5	398
10×2.5	10×77/0.20	18.3	20.2	483
12×2.5	12×77/0.20	18.8	20.7	540
14×2.5	14×77/0.20	22.2	24.4	680
16×2.5	16×77/0.20	23.5	25.8	755
18×2.5	18×77/0.20	23.7	26	799
20×2.5	20×77/0.20	26	28.6	902
24×2.5	24×77/0.20	28.5	31.3	1077
25×2.5	25×77/0.20	28.6	31.5	1101
30×2.5	30×77/0.20	32.1	35.3	1381
36×2.5	36×77/0.20	35.1	38.6	1649
以上是电缆部分常用的标准型号。其它特别标准/色彩及更杂乱适用场合可根据要求开发定制
